SimWise Motion for Alibre

SimWise Motion for Alibre è la soluzione definitiva per l'analisi cinetodinamica, ovvero per simulare il funzionamente di un meccanismo: il modello CAD diventa così un prototipo virtuale da provare prima di costruire il prototipo fisico. Quando si progetta un sistema meccanico che dovrà funzionare e raggiungere certe prestazioni, con leve, motori, sospensioni, ingranaggi ed attuatori, per esempio, è indispensabile capire la relazione ed il funzionamento reciproco delle varie parti secondo le reali leggi fisiche, non solo secondo i desideri dell'utente.

Mentre le versioni precedenti del nostro CAD hanno offerto un motore di cinematica integrato (Alibre Motion offerto con Alibre Expert), con Alibre 2017 si può ottenere ad un prezzo ridotto un software indipendente per tali analisi, facendo ricorso al celeberrimo motore Working Model 3D (ora SimWise Motion) sia a 32 che a 64bit. Gli esempi di casi industriali risolti con questo software chiariscono le potenzialità della soluzione.

SimWise Motion for Alibre è offerto gratuitamente agli utenti in manutenzione CAD come aggiornamento a Dynamics for Geomagic, mentre può essere acquistato dagli altri utenti ad un listino sensibilmente ridotto rispetto alla linea SimWise.

Oltre alla soluzione di cinetodinamica SimWise Motion for Alibre è disponibile il motore fem Nastrab SimWise FEA for Alibre, mentre la combinazione di entrambi porta alla soluzione completa SimWise 4D for Alibre.

SimWise Motion for Alibre consente all'utente di verificare e calcolare il comportamento cinetodinamico del progetto senza attendere le prime prove pratiche sui prototipi. Se successivamente le esigenze di calcolo dell'utente dovessero crescere, e richiedere ad esempio il controllo analitico del modello di contatto e l'analisi delle deformazioni, è possibile passare alla soluzione motion+fea SimWise 4D for Alibre che comprende l'analisi agli elementi finiti integrata nella simulazione cinetodinamica.

Clicca quiper scaricare la brochure di SimWise Motion for Alibre

Features and Benefits

Easy creation of virtual prototypes with Automatic Constraint Mapping

SimWise Motion for Alibre automatically creates a corresponding motion model of an assembly created in Alibre using the assembly constraints defined when modeling assembly. This allows one to quickly create a virtual prototype that can be "put into motion" with very little additional effort. Mechanisms or machines to be simulated can include parts, joints and actuators, like a motor or a force.

Quick creation of animations that can be saved as AVIs

SimWise Motion for Alibre allows users to quickly capture the simulated motion as an AVI video for replay by popular view players like Windows Media Player. Animated simulations can then be used to demonstrate a concept to a colleague or customer, or used in marketing or sales materials to demonstrate products for sale.

Generate Motion with prescribed rotations and translations

SimWise Motion for Alibre allows one to prescribe a rotation or translation to a part to view the kinematic motion of an assembly.

Generate Motion due to gravity and prescribed forces and torques

SimWise Motion for Alibre allows one to account for the effect of gravity in a physical system as well as simulating true dynamic motion by prescribing a force or torque, such as that generated by a motor or actuator in a real-world machine.

Accurate modeling with a variety of physical elements

SimWise Motion for Alibre includes a variety of tools for modeling a mechanism or machine using joints, constraints, motors, actuators, springs, dampers, forces, torques or gravity.

Interference and collision detection

SimWise Motion for Alibre provides automated interference detection in a moving assembly allowing one to determine the position in an assembly's motion in which parts collide. Once a collision is determined the user can then zoom in on the area of concern and refine the design to remove the interference.

Helpful simulation feedback including motion traces and XY plots of results

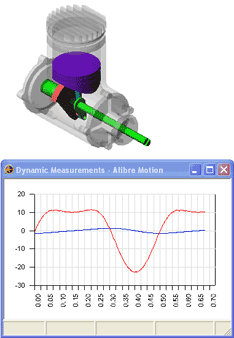

Users can also study the motion of the assembly by creating a motion trace defining the motion of a given point on the assembly. Users can study the system's motion in the form of plots of various kinematic and dynamic properties. XY plots can be generated for positions, velocities, accelerations, forces and torques. These tools allow users to graphically view important properties and results to assess if and how the mechanism or machine will function in its intended real-world environment.

To learn more about the product in general, for more detail on the specific features in SimWise Motion for Alibre, contact Lista Studio at 0445372479 or email info@lista.it.
